コンプレッサー

コンプレッサー(米国コーケン製)

東京貿易メカニクスは、米国コーケン社のコンプレッサーを日本LPG業界にいち早く紹介し、日本全国の多くの充填所で使用されています。
性能の良さと扱いやすさ、最適な技術的、保守・メンテナンスサービスにより、40数年来、お客様に安心してご使用いただいております。また、特殊ガスにも最適なコンプレッサーを提供できるように、私たちは世界中のコンプレッサーメーカーと提携し、技術・メンテナンスのフルサポートを行っています。

特長

  • 1.オイルフリーで、クリーンガスを圧送します。
  • 2.空冷・水冷、1段・2段圧縮など、条件に合わせて豊富な機種から選定します。
  • 3.コンパクトな設計で、省設置スペースです。
  • 4.日本全国、万全なサポート体制により、緊急時にも迅速にサポートします。

取扱ガス(高圧ガス型式認定品)

  • ・LPガス
  • ・窒素ガス
  • ・CNG
  • ・DME
  • ・都市ガス
  • ・アンモニア
  • ・フロンガス
  • ・水素ガス
  • ・バイオガス
  • ・ボイルオフガス
  • ・アルゴンガス
  • ・ヘリウムガス

※その他ガスについてはお問い合わせください。


米国コーケン社

1段圧縮

各種高圧ガスの製造、LPGやNH3等のローリーから貯蔵タンクへの受入、ローリーのベーパー回収など、工場や充填所他で幅広く使用されています。

製品仕様

仕様 1段圧縮
機種 *C91 *C291 *C491   *C691
*D91 *D291 *D491 D491-3 *D691 D691-4 *D891
FD91 *FD291 *FD491 *FD491-3 FD691 FD691-4
*T91 *T291 *T491 T491-3 *T691 T691-4 *T891
FT91 *FT291 *FT491 *FT491-3 FT691 FT691-4
        *WFD691 WFD691-4
        *WFT691 WFT691-4
ピストン
押し除け量
(m3/H)
最小(400RPM) 6.9 13.8 29.6 16.7 50 39.5 96
最大(825RPM) 14.3 28.6 61.1 34.4 103 81.5 198
最高吐出圧力 (MPaG) 2.35 2.35 2.35 4.24 2.35 *注1 - 2.74
最大モーター馬力 (KW) 5.5 7.5 11 11 30 30 37
最高許容吐出温度 (℃) 95 177 177 177 177 - 177

C:シングルシール F:フランジ接続 W:水冷 D891:ダブルアクション D:ダブルシール T:トリプルシール 91:1気筒
*KHK型式承認取得済:最高吐出圧力はKHK型式承認取得時の設計圧力です。
*注1:WFの場合 2.6MPa

2段圧縮

原料ガス、バイオガス等の圧縮に適しており、数多くの納入実績があります。

製品仕様

仕様 2段圧縮 高圧2段圧縮
機種 *D191 D391 D590 *D791
FD191 FD391 FD591 *T791 *FD151 FD351 WFD551
*T191 *WD391 *WD590     *WFD351
  *WFD391 WFD591
  T391 T590
FT191 FT391 FT591
  *WT391
  *WFT391 WFT591
ピストン
押し除け量
(m3/H)
最小(400RPM) 6.9 18.8 44.5 87 4.8 7.0 13
最大(825RPM) 14.3 38.7 91.7 179 9.9 14.5 27
最高吐出圧力(MPaG) 3.53  3.45 *注2 2.51 *注3 6.8 8.2 -
最大モーター馬力(KW) 11 11 30 37 11 11 30
最高許容吐出温度(℃) 177 177 177 177 177 177 -

D:ダブルシール T:トリプルシール D791:ダブルアクション F:フランジ接続 W:水冷
*KHK型式承認取得済:最高吐出圧力はKHK型式承認取得時の設計圧力です。
*注2:WFDの場合 4.2MPa
*注3:1段目 2.05MPa
2段目 4.11MPa

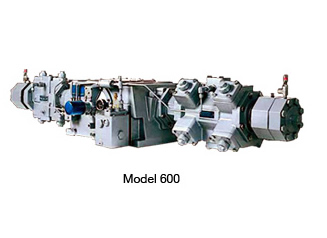

ホリゾンタル

水平対向型で1段~2段圧縮を選定できます。

製品仕様

仕  様 ホリゾンタル圧縮機 1段圧縮 ホリゾンタル圧縮機 2段圧縮
機  種 HG601AA *HG601BB HG602AB HG602AC HG602AD
ピストン
押し除け量
(m3/H)
最小(400RPM) 234 130.4 117 117 117
最大(900RPM) 527 293.4 263.5 263.5 263.5
最高吐出圧力 (MPaG) 2.17 2.41 2.41 - -
最高許容吐出温度 (℃) 177 177 177 177 177

シリンダーサイズコード inch(mm)
A:8"(203.2) B:6"(152.4) C:5"(127.0) D:4"(101.6) E:3.25"(82.6) F:2.75"(69.9) X:1気筒 例AB:8"(203.2)×6"(152.4)
*KHK型式承認取得済
最高吐出圧力はKHK型式承認取得時の設計圧力です。

LPG充填所におけるコンプレッサーの使用例

1LPG液受入(タンクローリーから受入れタンクへの液移送)

受入れタンクの気相部のLPガスをタンクローリーに移送することによって、受入れタンク内の圧力が下がり、タンクローリー内の圧力が上がり、生じた圧力差により液体LPGをタンクローリーから受入れタンクに移送します。

2タンクローリー内の残ガス回収

タンクローリー内の液体LPGを移送後、タンクローリー内にはまだ高圧の気体のLPGが残っています。四方弁で配管回路を逆にするだけで、タンクローリーの気相部にあるLPガスを受入れタンクに移送します。
