ローディングアーム

ローディングアーム(東京貿易エンジニアリング製)

ローディングアームは、原油、化学製品、LPG、LNG などの輸送に必要不可欠な流体荷役装置です。
東京貿易メカニクスでは、高圧、毒性、極低温流体の荷役に用いられるクローズド・ローディング形式の商品を取り扱っており、販売からメンテナンスまで一貫した最適サービスを提供しております。

クローズド・ローディング形式 標準仕様

形式 用途 使用流体 設計圧力(MPa) 設計温度(℃)
SB形 高圧ガス用
毒性ガス用
LPG
アンモニア
1.96 -10~40
CB形 極低温用 LNG
低温エチレン
液体窒素
1.0 -164~45

カタログダウンロード

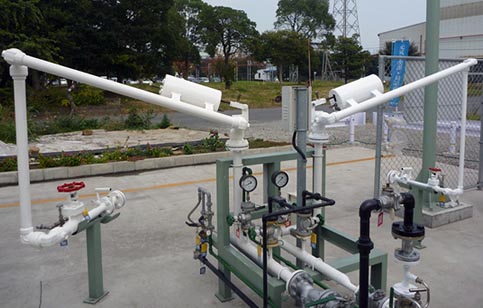

SB形(高圧ガス用ローディングアーム)

  • 主な使用流体
  • LPG
  • アンモニア
SB形はタンクローリーの流体荷役を目的とした装置で、加圧されたLPGや毒性のアンモニア等、密閉性を求められる流体に最適な形式です。リキッドアームとベーパーアームを同時に接続して使用します。
作業性の高い継手や接続部品、漏洩を確実に防ぐ特殊パッキンを使用し、安全かつ迅速な流体荷役を可能とします。

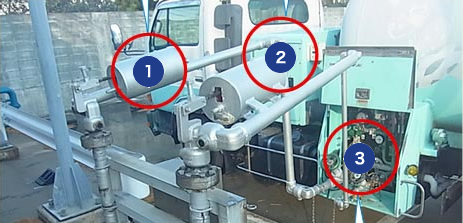

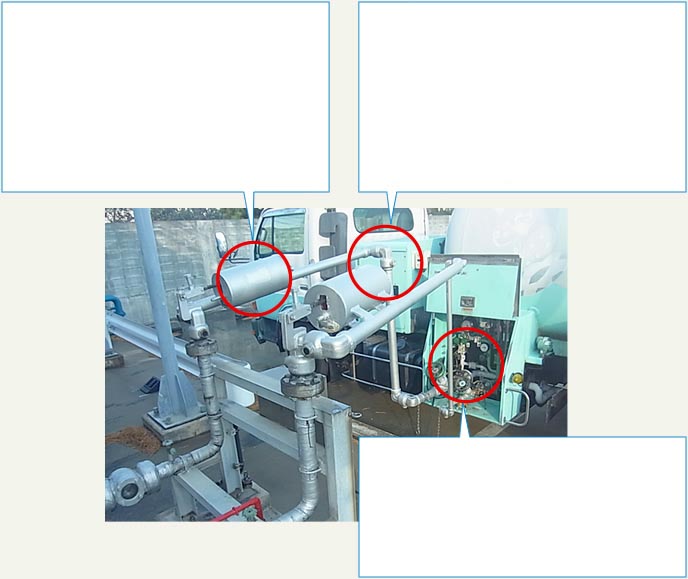

特長

1 SB形バランスユニット

複数の圧縮バネの反発力を応用した高容量のバランス機構を搭載。安全で迅速に流体の荷役を可能にする優れたバランス性能を発揮します。
主要材質:スチール

1 スイベルジョイント

複列ボールベアリングを使用し、360度自在に回転可能な継手です。内圧用特殊パッキンにより流体の漏洩を防ぎつつ、効率的に荷役作業を行えます。
主要材質:C3771

詳しくはこちら >

1 先端コネクション

カップリング接続により、容易にタンクローリーと接続できます。
主要材質:C3771

1 SB形バランスユニット

複数の圧縮バネの反発力を応用した高容量のバランス機構を搭載。安全で迅速に流体の荷役を可能にする優れたバランス性能を発揮します。
主要材質:スチール

1 スイベルジョイント

複列ボールベアリングを使用し、360度自在に回転可能な継手です。内圧用特殊パッキンにより流体の漏洩を防ぎつつ、効率的に荷役作業を行えます。
主要材質:C3771

詳しくはこちら >

1 先端コネクション

カップリング接続により、容易にタンクローリーと接続できます。
主要材質:C3771

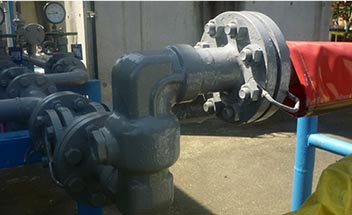

CB形(極低温用ローディングアーム)

  • 主な使用流体
  • LNG
  • エチレン
  • 液体窒素
CBLA は、カウンターウエイトによるバランス機構と極低温流体用に開発された特殊設計のスイベルジョイントのシンプルな構造により、安全且つ迅速な荷役を実現します。高温または極低温のLNGや特殊流体の荷役用途に広く採用されています。

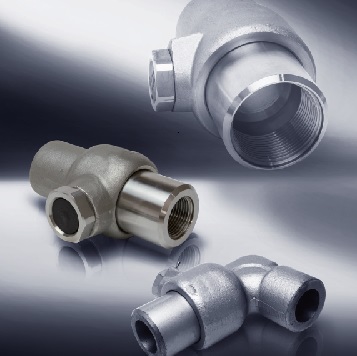

スイベルジョイント

スイベルジョイントは、ローディングアームや高圧配管継手で使用されています。複列ボールベアリングにより、360度自在に回転可能なパイプ継手です。 回転部およびエルボの組み合わせによりあらゆる動きに対応します。高圧用、高温用、特殊流体用など用途に対応した豊富なラインアップを取り揃えております。

カタログダウンロード
