コンプレッサー（米国コーケン製）
東京貿易メカニクスは、米国コーケン社のコンプレッサーを日本LPG業界にいち早く紹介し、日本全国の多くの充填所で使用されています。
性能の良さと扱いやすさ、最適な技術的、保守・メンテナンスサービスにより、40数年来、お客様に安心してご使用いただいております。また、特殊ガスにも最適なコンプレッサーを提供できるように、私たちは世界中のコンプレッサーメーカーと提携し、技術・メンテナンスのフルサポートを行っています。
特長
- 1.オイルフリーで、クリーンガスを圧送します。
- 2.空冷・水冷、1段・2段圧縮など、条件に合わせて豊富な機種から選定します。
- 3.コンパクトな設計で、省設置スペースです。
- 4.日本全国、万全なサポート体制により、緊急時にも迅速にサポートします。
取扱ガス（高圧ガス型式認定品）
- ・LPガス
- ・窒素ガス
- ・CNG
- ・DME
- ・都市ガス
- ・アンモニア
- ・フロンガス
- ・水素ガス
- ・バイオガス
- ・ボイルオフガス
- ・アルゴンガス
- ・ヘリウムガス
※その他ガスについてはお問い合わせください。
米国コーケン社

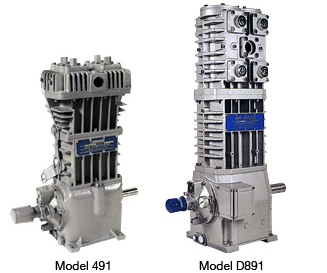

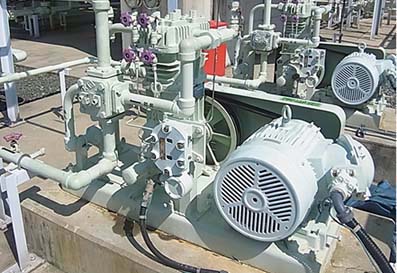

1段圧縮
各種高圧ガスの製造、LPGやNH3等のローリーから貯蔵タンクへの受入、ローリーのベーパー回収など、工場や充填所他で幅広く使用されています。
製品仕様
| 仕様 | 1段圧縮 | |||||||
|---|---|---|---|---|---|---|---|---|
| 機種 | *C91 | *C291 | *C491 | *C691 | ||||
| *D91 | *D291 | *D491 | D491-3 | *D691 | D691-4 | *D891 | ||
| FD91 | *FD291 | *FD491 | *FD491-3 | FD691 | FD691-4 | |||
| *T91 | *T291 | *T491 | T491-3 | *T691 | T691-4 | *T891 | ||
| FT91 | *FT291 | *FT491 | *FT491-3 | FT691 | FT691-4 | |||
| *WFD691 | WFD691-4 | |||||||
| *WFT691 | WFT691-4 | |||||||
| ピストン 押し除け量 (m3/H) |
最小(400RPM) | 6.9 | 13.8 | 29.6 | 16.7 | 50 | 39.5 | 96 |
| 最大（825RPM) | 14.3 | 28.6 | 61.1 | 34.4 | 103 | 81.5 | 198 | |
| 最高吐出圧力 | (MPaG) | 2.35 | 2.35 | 2.35 | 4.24 | 2.35 *注1 | - | 2.74 |
| 最大モーター馬力 | (KW) | 5.5 | 7.5 | 11 | 11 | 30 | 30 | 37 |
| 最高許容吐出温度 | (℃) | 95 | 177 | 177 | 177 | 177 | - | 177 |
C：シングルシール F：フランジ接続 W：水冷 D891：ダブルアクション D：ダブルシール T：トリプルシール 91：1気筒
*KHK型式承認取得済：最高吐出圧力はKHK型式承認取得時の設計圧力です。
*注1：WFの場合 2.6MPa

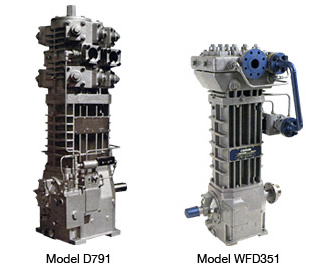

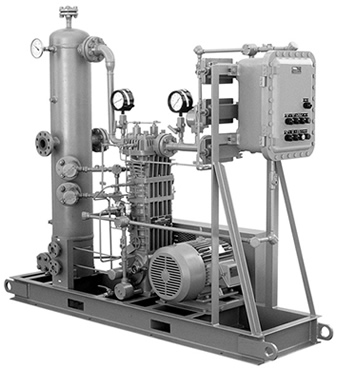

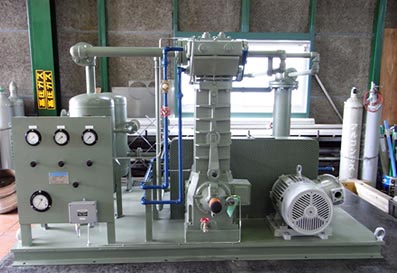

2段圧縮
原料ガス、バイオガス等の圧縮に適しており、数多くの納入実績があります。
製品仕様
| 仕様 | 2段圧縮 | 高圧2段圧縮 | ||||||
|---|---|---|---|---|---|---|---|---|
| 機種 | *D191 | D391 | D590 | *D791 | ||||
| FD191 | FD391 | FD591 | *T791 | *FD151 | FD351 | WFD551 | ||
| *T191 | *WD391 | *WD590 | *WFD351 | |||||
| *WFD391 | WFD591 | |||||||
| T391 | T590 | |||||||
| FT191 | FT391 | FT591 | ||||||
| *WT391 | ||||||||
| *WFT391 | WFT591 | |||||||
| ピストン 押し除け量 (m3/H) |
最小(400RPM) | 6.9 | 18.8 | 44.5 | 87 | 4.8 | 7.0 | 13 |
| 最大（825RPM) | 14.3 | 38.7 | 91.7 | 179 | 9.9 | 14.5 | 27 | |
| 最高吐出圧力(MPaG) | 3.53 | 3.45 *注2 | 2.51 | *注3 | 6.8 | 8.2 | - | |
| 最大モーター馬力(KW) | 11 | 11 | 30 | 37 | 11 | 11 | 30 | |
| 最高許容吐出温度(℃) | 177 | 177 | 177 | 177 | 177 | 177 | - | |
D：ダブルシール T：トリプルシール D791：ダブルアクション F：フランジ接続 W：水冷
*KHK型式承認取得済：最高吐出圧力はKHK型式承認取得時の設計圧力です。
*注2：WFDの場合 4.2MPa
*注3：1段目 2.05MPa
2段目 4.11MPa

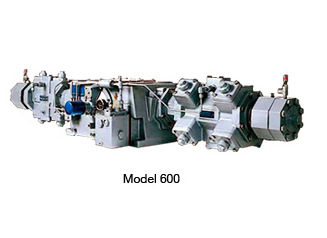

ホリゾンタル
水平対向型で1段～2段圧縮を選定できます。
製品仕様
| 仕 様 | ホリゾンタル圧縮機 1段圧縮 | ホリゾンタル圧縮機 2段圧縮 | ||||
|---|---|---|---|---|---|---|
| 機 種 | HG601AA | *HG601BB | HG602AB | HG602AC | HG602AD | |
| ピストン 押し除け量 (m3/H) |
最小(400RPM) | 234 | 130.4 | 117 | 117 | 117 |
| 最大（900RPM) | 527 | 293.4 | 263.5 | 263.5 | 263.5 | |
| 最高吐出圧力 | (MPaG) | 2.17 | 2.41 | 2.41 | - | - |
| 最高許容吐出温度 | (℃) | 177 | 177 | 177 | 177 | 177 |
シリンダーサイズコード inch(mm)
A：8"(203.2) B：6"(152.4) C：5"(127.0) D：4"(101.6) E：3.25"(82.6) F：2.75"(69.9) Ｘ：1気筒 例AB：8"(203.2)×6"(152.4)
*KHK型式承認取得済
最高吐出圧力はKHK型式承認取得時の設計圧力です。
LPG充填所におけるコンプレッサーの使用例

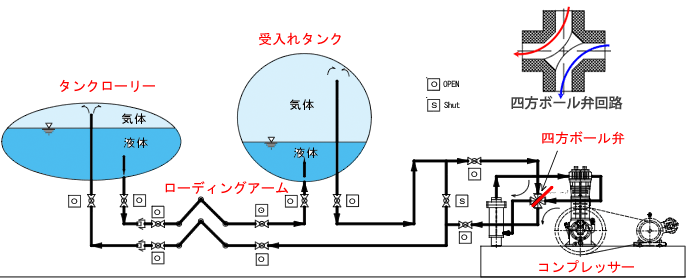

1LPG液受入（タンクローリーから受入れタンクへの液移送）

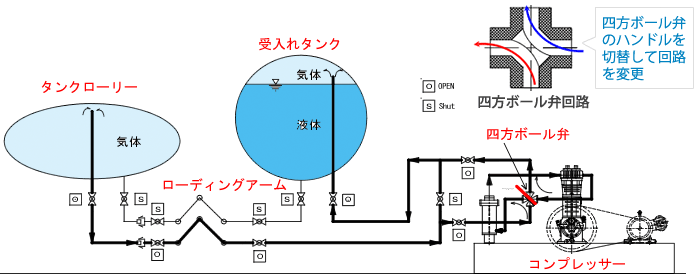

2タンクローリー内の残ガス回収
タンクローリー内の液体LPGを移送後、タンクローリー内にはまだ高圧の気体のLPGが残っています。四方弁で配管回路を逆にするだけで、タンクローリーの気相部にあるLPガスを受入れタンクに移送します。
